2024.11.19.

출처: https://istio.io/latest/docs/

Why Istio?

Envoy 사용

왜 istio를 사용해야 할까요?

첫번째 이유로는 Envoy를 사용한다는 점에 있습니다. Istio는 고성능 서비스 프록시인 Envoy를 주 프록시로 사용하는데, 실제로 Istio팀은 Envoy 오픈소스 최초의 외부 커미터였고 꾸준한 지원을 하고 있습니다.

eBPF 사용

pod에서 프록시로 트래픽을 보낼 떄 eBPF를 사용할 수 있지 않을까?

  • 실제로 istio에서 부분적으로 사용하는 곳도 있음. 그래서 iptables를 사용하는 것 보다 약간 성능이 향상됨.
  • 하지만 안되는 것들이 꽤 많음.
  • eBPF는 L3 라우팅이 가능하지만 복잡한 네트워크 구성이나 L7 라우팅은 안됨.

CNI와의 차이점

이건 개인적으로 잘 와 닿진 않았습니다.

CNI 플러그인이 일부 서비스 메시 기능을 제공할 수 있지만, 비표준적이고 기능이 제한적이며 특정 CNI에 종속됩니다. 반면, Istio는 표준을 준수하고, 강력하고 일관된 기능 세트를 제공하며, 어떤 환경과 CNI에서도 동작합니다.

따라서, 보다 강력한 서비스 메시 기능, 보안, 유연성, 표준 준수를 위해 Istio를 사용하는 것이 좋습니다. Istio는 마이크로서비스 환경에서 서비스 간 통신을 효과적으로 관리하고, 애플리케이션의 복잡성을 줄이며, 운영 효율성을 높일 수 있습니다.

방식

크게 사이드카 방식과 ambient 방식으로 나뉩니다.

  • ambient 방식은 사이드카 방식에 단점을 느껴 만든 방식입니다.

사이드카


사이드카 방식은 모든 pod에 Envoy 프록시를 사이드카로 띄워서 pod로 향하는, pod에서 나오는 모든 트래픽을 envoy가 가로채 컨트롤 할 수 있게 하는 방식인데요, 2017년 첫 릴리즈부터 이 패턴으로 구축이 되었습니다.

하지만 모든 파드에 Envoy가 붙기 때문에 리소스 비용과 운영 오버헤드가 발생하는 단점이 있습니다.

ambient 방식


2022년에 출시된 ambient 방식은 사이드카 방식의 단점을 보완하기 위해 나왔습니다.

모든 트래픽은 L4 노드 프록시를 통해 프록시되고 애플리케이션은 Envoy 프록시 라우팅 사용을 “선택하여” L7 기능을 사용할 지 말 지 결정 가능합니다.

둘 중 뭘 선택해야할까?

기본적으로 ambient(주변) 방식이 사이드카 방식의 단점을 보완하기 나온 것이기 때문에 대부분의 면에서 더 좋습니다.

사이드카 앰비언트
자원 활용 모든 파드에 떠야해서 비효율적 필요한 만큼만 사용 가능하며 scale-out도 가능함
지연 시간 0.63ms-0.88ms Ambient: 0.16ms-0.20ms
Waypoint: 0.40ms-0.50ms
지원 멀티 클러스터 포함 지원 Beta 버전, 단일 클러스터 지원

앰비언트 방식이 대체로 효율적이고 좋지만, 가장 치명적인 단점은 아직 beta 버전이라는 점입니다.

때문에 지원하지 않거나 부족한 기능들이 다소 존재합니다.

트래픽 관리

그래서 Istio를 사용해서 어떤 트래픽 관리를 할 수 있을까요?

istio를 사용하면 A/B 테스트, 카나리 배포, 백분율 기반 트래픽 분할은 기본이고, 서킷브레이커, timeout, 재시도 정책 같은 애플리케이션 서비스 레벨의 구성을 단순화 할 수 있습니다.

앞서 말했듯 istio의 트래픽 관리는 Envoy가 담당합니다.

arch.svg

Virtual Service & Destination Rule

Virtual Service

Virtual Service와 Destination Rule은 istio의 핵심 기능입니다.

Virtual Service는 Istio에서 제공하는 연결을 기반으로 라우팅하는 방법을 구성할 수 있습니다.

여기서 “Virtual”이라는 단어를 붙인 이유는 “추상적인 트래픽 관리 계층”이라는 의미를 포함하고 있기 때문입니다.

아래 예시를 보면서 설명하면 훨씬 빠르게 이해할 수 있습니다.

apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
  name: reviews
spec:
  hosts:
  - reviews
  http:
  - match:
    - headers:
        end-user:
          exact: jason
    route:
    - destination:
        host: reviews
        subset: v2
  - route:
    - destination:
        host: reviews
        subset: v3

Virtual Service의 라우팅 규칙은 위에서부터 아래로 우선순위를 가집니다.

따라서 맨 위 규칙인 headers의 end-user가 "jason"이면 reviews/v2로 트래픽을 보내라 를 먼저 거치고 이게 아니라면, 남은 모든 트래픽을 reviews/v3로 보내는 것입니다.

이렇게 Virtual Service를 적용하면 모든 프록시(envoy)에 이 routing rule이 적용된다. 그럼에도 성능에 문제가 없는 이유는 Envoy에서 효율적인 라우팅 규칙을 사용하기 때문입니다.

  • indexing 및 트리 구조 (요청의 호스트 검색이 빠름)
  • Host 기반 룰 필터링 (호스트가 확인되면 관련 룰을 훑음)

이렇게 모든 프록시에 적용함으로서 룰을 중앙화 하지 않아 트래픽이 중앙 제어 장치로 한 번 더 거쳐 갈 필요가 없다는 장점도 생깁니다.

또, 아래처럼 weight을 주어 트래픽을 분배할 수도 있습니다.

spec:
  hosts:
  - reviews
  http:
  - route:
    - destination:
        host: reviews
        subset: v1
      weight: 75
    - destination:
        host: reviews
        subset: v2
      weight: 25

Destination Rule

다음으로 Destination Rule은 트래픽이 서비스에 도착했을 때, 어떻게 트래픽을 처리할 지 세부 동작을 결정하는 것입니다.

k8s를 예시로 들자면, 트래픽을 받은 svc가 여러 pod에 트래픽을 어떻게 분배할 지 결정하는 로직이라고 생각하시면 됩니다.

  • 트래픽 분배 방식은 아래와 같이 다양하게 존재힙니다.
    • Random: 요청이 풀의 인스턴스로 임의로 전달됩니다.
    • Weighted: 요청은 특정 비율에 따라 풀의 인스턴스로 전달됩니다.
    • Round robin: 요청이 순서대로 각 인스턴스로 전달됩니다.
    • Consistent hash: HTTP 헤더, 쿠키 또는 기타 속성을 기반으로 소프트 세션 선호도를 제공합니다.
    • Ring hash: Ketama 알고리즘을 사용하여 업스트림 호스트에 일관된 해시를 구현합니다.
    • Maglev: Maglev 문서에 설명된 대로 업스트림 호스트에 일관된 해싱을 구현합니다.

아래는 Destination Rule의 예시입니다.

apiVersion: networking.istio.io/v1
kind: DestinationRule
metadata:
  name: my-destination-rule
spec:
  host: my-svc
  trafficPolicy:
    loadBalancer:
      simple: RANDOM
  subsets:
  - name: v1
    labels:
      version: v1
  - name: v2
    labels:
      version: v2
    trafficPolicy:
      loadBalancer:
        simple: ROUND_ROBIN

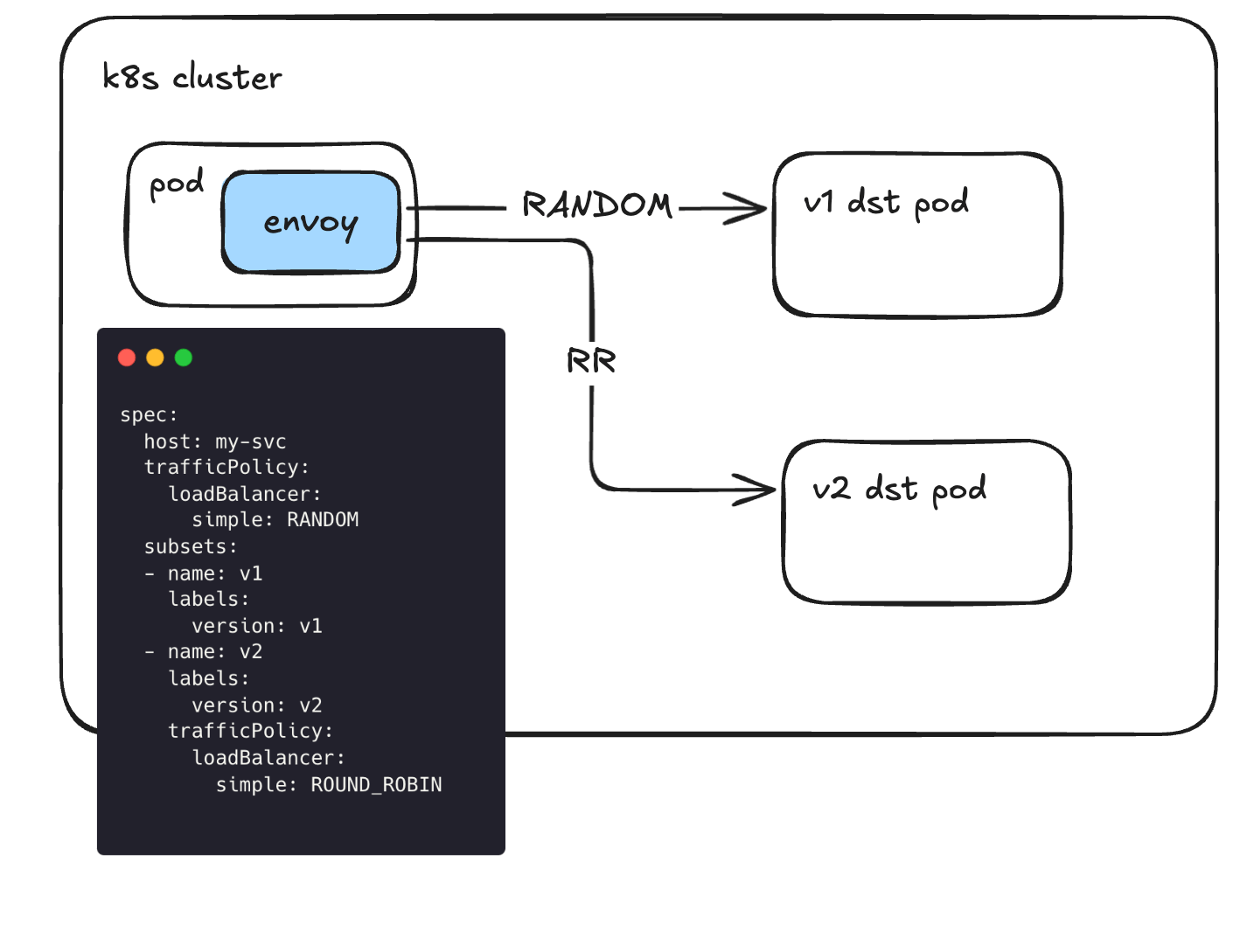

그림을 보면 알 수 있듯이 실제 트래픽 분배 방식을 결정하는건 Envoy입니다.


그럼 이런 의문이 들 수 있는데요. (저는 이런 의문이 들었습니다 ㅎㅎ…)

src Envoy에서 트래픽 전달 방식(RR 같은)을 결정하면 각각의 src Envoy 프록시가 독립적으로 트래픽 분배를 결정하기 때문에 아래와 같은 문제가 생길 수 있지 않을까?

  1. 트래픽 5개가 podA로 들어오고, podA는 각각의 envoy에서 RR 방식을 사용하기 때문에 모두 podB1으로 트래픽을 보낸다.

    podA1 -> podB1
podA2 -> podB1
podA3 -> podB1
podA4 -> podB1
podA5 -> podB1

  2. 다음으로 또 트래픽 5개가 들어오고, 모두 RR을 사용하기 때문에 다음 순서인 podB2에 모두 트래픽을 보낸다.

    podA1 -> podB2
podA2 -> podB2
podA3 -> podB2
podA4 -> podB2
podA5 -> podB2

결국 RR이 제대로 동작하지 않게 된다.

이런 문제는 src Envoy 프록시들이 각각 상태를 공유하지 않기 때문에 충분히 발생할 수 있는 일이라고 합니다.

그래서 Envoy에선 이런 문제를 해결하기 위해 Randomized LB Seed 같은 랜덤 시드로 동시에 한 파드에 몰리지 않게 하거나 LEAST_REQUEST 같은 방식(현재 연결 수가 가장 적은 Pod를 선택)으로 문제를 해결한다고 합니다.

Gateways

지금까지는 클러스터 내부에서의 트래픽 흐름만 봤다면 이번엔 클러스터 외부에서 들어오는 트래픽에 대해 살펴볼 차례입니다.

지금까지 살펴본 방식이라면 아래 같은 경우엔 어떻게 될 지 궁금하실 수 있을텐데요.

분명 아까 전에 사이드카 방식은 보내는 쪽에서 Virtual Service를 적용해 weight을 분산시킨다고 했습니다.

그럼 Ingress Gateways로 들어오는 트래픽은 어떻게 weight을 조절할 수 있을까요?


Gateways는 클러스터 외부의 트래픽을 다루는 만큼 사이드카 Envoy 프록시가 아니라, 독립형 Envoy 프록시 형태로 사용됩니다.

여기서 Virtual Service와 헷갈릴 수 있는데, Gateway 리소스는 어떤 트래픽이 클러스터 내부로 들어오려 할 때, “이 트래픽이 클러스터 내부로 들어올 수 있는지” 에 대한 조건을 결정하는 리소스입니다.

예시를 보면서 확인해보겠습니다.

apiVersion: networking.istio.io/v1
kind: Gateway
metadata:
  name: ext-host-gwy
spec:
  selector:
    app: my-gateway-controller
  servers:
  - port:
      number: 443
      name: https
      protocol: HTTPS
    hosts:
    - ext-host.example.com
    tls:
      mode: SIMPLE
      credentialName: ext-host-cert

Gateway에선 단순히 hosts와 port 등으로 방화벽 역할만 수행합니다.

위와 같이 Gateway 설정으로 들어온 트래픽이 어디로 향할지는 Virtual Service에서 결정합니다.

만약 아래와 같이 VirtualService를 설정하면 ext-host-gwy 라는 게이트웨이에서 들어온 ext-host.example.com 도메인을 가진 트래픽이 어떤 svc로 향하는지 알 수 있습니다.

apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
  name: virtual-svc
spec:
  hosts:
  - ext-host.example.com
  gateways:
  - ext-host-gwy
  http:
  - route:
    - destination:
        host: my-backend-service
        port:
          number: 8080

위 내용을 그림으로 표현하면 아래와 같습니다.
